航空叶片表面处理用氧化锆陶瓷喷丸Z150

航空喷丸用陶瓷丸（成分为60-70%含量的氧化锆陶瓷弹丸）是以澳洲高品位锆英砂为原料，以电熔法成的高强度、致密、无气孔的微珠。产品硬度达 HV700+、化学惰性强、破碎率极低。喷丸后可在航空钛合金、高温合金表面引入‑1000~‑1100 MPa深层压应力，显著提升疲劳寿命与抗应力腐蚀能力。符合AMS 2431/7航空标准，主要用于发动机叶片、涡轮盘、起落架、齿轮等关键件的表面强化与喷丸成形。

在线咨询全国热线
13526538098

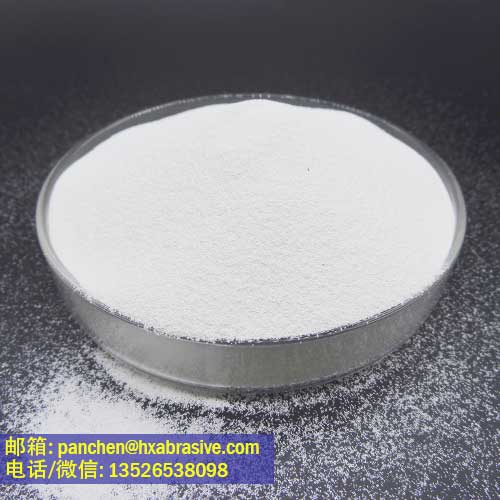

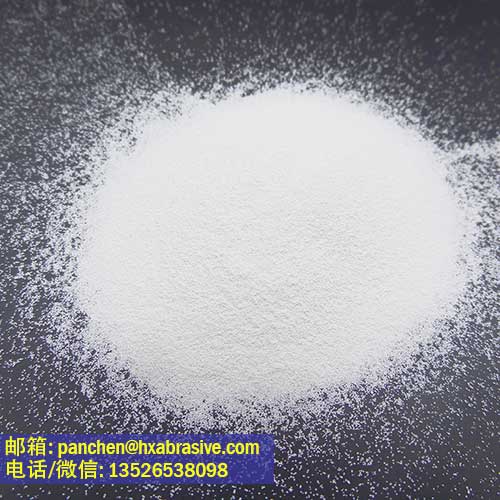

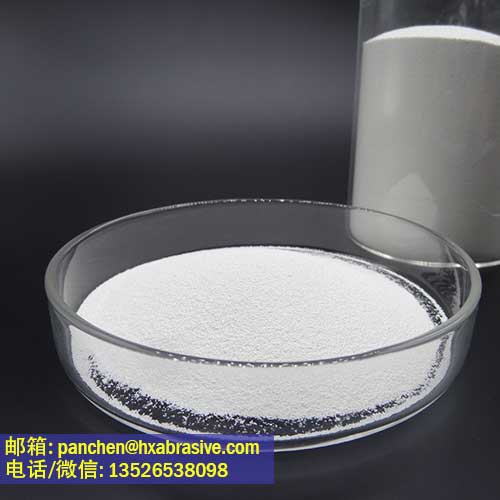

航空叶片表面处理用氧化锆陶瓷喷丸Z150

【产品名称】：陶瓷丸Z150

【别称】：陶瓷喷丸AZB150,氧化锆弹丸,硅酸锆陶瓷丸,航空喷砂陶瓷弹丸

【英文名称】：Shot blasting media, Ceramic shot, Ceramic bead, Peening media ceramic shot, Ceramic shot for peening

【标准】：SAE AMS 2431-7 /1

航空叶片表面处理用氧化锆陶瓷喷丸Z150的优点：

1. 高强度、耐磨。

2. 很高的硬度和密度。陶瓷丸硬度高，维氏硬度（显微硬度）高达700HV，洛氏硬度高达60HRC。

3. 无粉尘、高耐磨性和高强度使陶瓷丸在喷砂过程中不易破碎。

4. 喷砂效果好，表面光洁度高。使用陶瓷丸喷砂可获得光滑的缎面光泽。

5. 喷砂效率高，使用寿命长。

6. 良好的真圆度和球形度。

航空叶片表面处理用氧化锆陶瓷喷丸Z150的化学成分：

成分	典型含量（%）	标准含量（%）
ZrO₂	63.80	60-70
SiO₂	26.82	28-33
AL₂O₃	9.08	Max 10
Fe₂O₃	0.03	Max 0.1
TiO₂	0.24	Max 0.4%

航空叶片表面处理用氧化锆陶瓷喷丸Z150的物理指标：

莫氏硬度Mohs Hardness	7.0
维氏硬度/洛氏硬度Vickers Hardness/ Rockwell hardness	700HV/60HRC
比重Specific gravity	3.85g/cm³
堆积密度Bulk density	2.2-2.3g/cm³

产品型号：

型号	粒径	颗粒分布占比	球形度 ≥ 0.8 的占比
AZB100	＞0.180 mm	0-0.5%	≥80%
	0.150-0.180 mm	0-5%
	0.106-0.150 mm	0-81.5%
	0.063-0.106 mm	0-10%
	＜0.063 mm	0-3%
AZB150	＞0.250 mm	0-0.5%	≥80%
	0.212-0.250 mm	0-5%
	0.150-0.212 mm	0-81.5%
	0.125-0.150 mm	0-10%
	＜0.125 mm	0-3%
AZB210	＞0.355 mm	0-0.5%	≥80%
	0.300-0.355 mm	0-5%
	0.212-0.300 mm	0-81.5%
	0.180-0.212 mm	0-10%
	＜0.180 mm	0-3%
AZB300	＞0.500 mm	0-0.5%	≥70%
	0.425-0.500 mm	0-5%
	0.300-0.425 mm	0-81.5%
	0.250-0.300 mm	0-10%
	＜0.250 mm	0-3%
AZB425	＞0.710 mm	0-0.5%	≥70%
	0.600-0.710 mm	0-5%
	0.425-0.600 mm	0-81.5%
	0.300-0.425 mm	0-10%
	＜0.300 mm	0-3%
AZB600	＞1.000 mm	0-0.5%	≥65%
	0.850-1.000 mm	0-5%
	0.600-0.850 mm	0-81.5%
	0.425-0.600 mm	0-10%
	＜0.425 mm	0-3%
AZB850	＞1.400 mm	0-0.5%	≥65%
	1.180-1.400 mm	0-5%
	0.850-1.180 mm	0-81.5%
	0.710-0.850 mm	0-10%
	＜0.710 mm	0-3%
